Комплект «Элекс 2021 GSM» не требует настройки,
подготовка к работе заключается в подготовке СИМ-карты.
|
|
1.Подготовка SIM карты.
|
|
1.1 Отменить проверку PIN кода при включении, если она не отменена.
1.2 Вписать в ячейку номер один (SIM карты устанавливаемой в модем),
раздел "Контакты" адресной книги - телефонный номер SIM карты установленной
в модем модуля диспетчера.
Формат номера в международном формате. Например:
+7 (ХХХ) ХХХ ХХ ХХ
Номер может начинаться с префикса
+7, для российских SIM-карт.
Префикс может быть и 8 например для использования в Республике Беларусь
Название оператора не имеет значения,
качество связи у всех операторов примерно одинаково.
1.3 Дополнительный номер вписать в ячейку номер два, если есть необходимость второго номера.
1.4 Вставить SIM карту в держатель сим-карты модема.
|
|

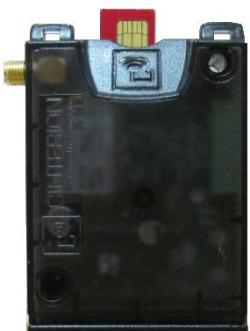

2.Подготовка модема «CINTERION».
|
|
2.1 Подключить антенну к модему и установить ее в точке,
где обеспечен максимальный уровнь сигнала. Точку с максимальным уровнем сигнала, определить с помощью сотового телефона.
2.2 Подать напряжение питание модема «CINTERION».
2.3 Зеленый индикатор сотового модема после включения - горит постоянно.
2.4 Красный индикатор после включения включается быстро (1 раз в секунду)
до регистрации модема в сотовой сети. После регистрации включается редко(1 раз в 5 секунд).
2.5 Если индикатор не включается - это означает обрыв кабеля питания модема.
Проверить наличие напряжения на клеммах 1,2,3.
|

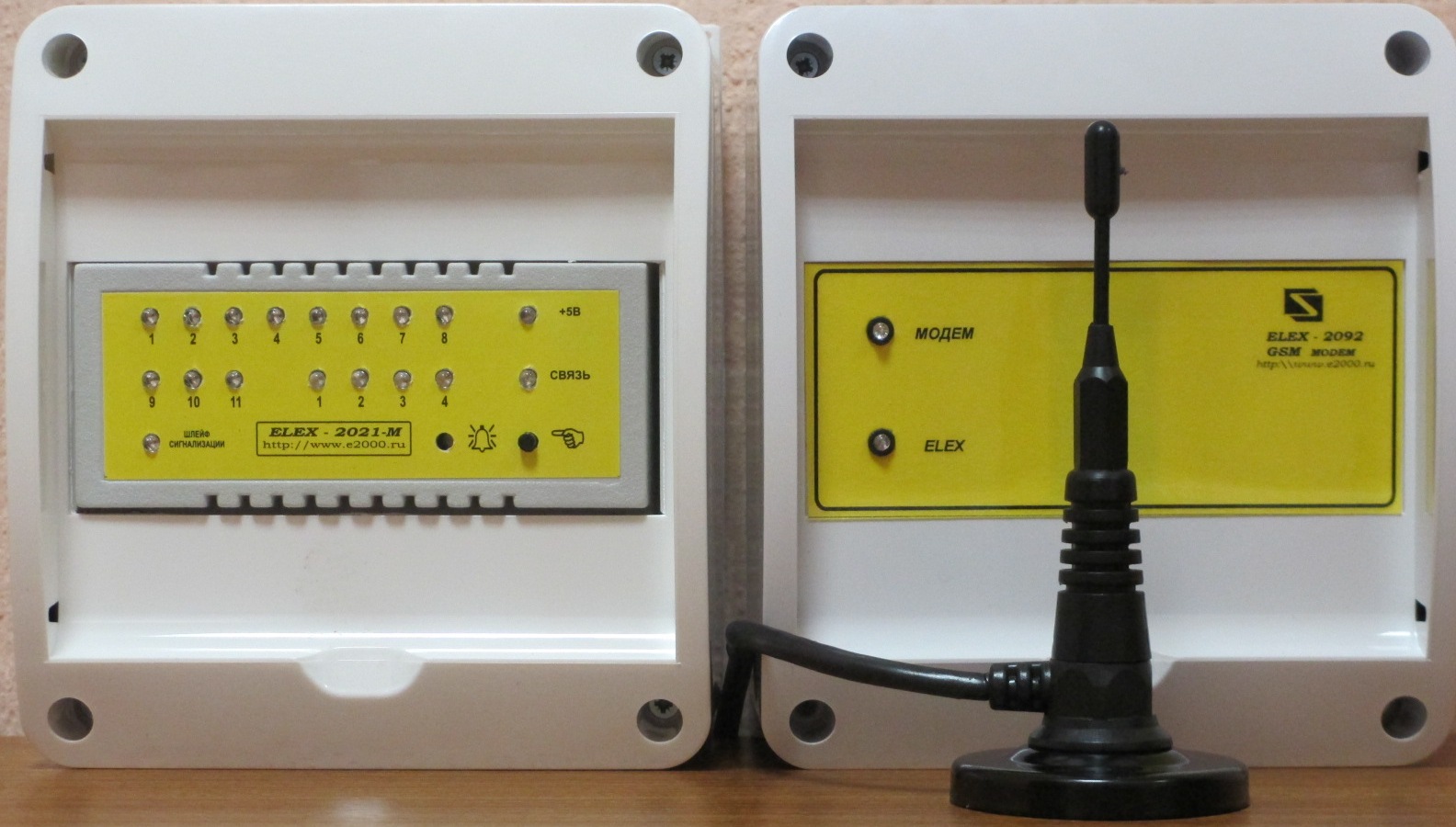

| 3. Модуль «Элекс 2092 GSM» |
|
3.1 Модуль «Элекс 2092 о» при включении производит считывание
телефонного номера SIM карты утановленой в модем.
3.2 Количество попыток считывания не ограничено
3.3 При считывании телефонного номера из SIM карты, индикатор связь кратковременно включается.
3.4 Нормальное состояние индикатора связь - кратковременное (до 1 секунды)
включение.
3.5 Включение индикатора связь будет происходить
при изменении состояния входов, срабатывании датчиков.
3.6 Если после включения происходит регулярное включение индикатора
связь - это означает,что не удается прочитать номер из SIM карты.
3.7 Наиболее вероятной причиной этого - является то, что номер записан
не в ячейку номер один, раздела Контакты, а в ячейку с другим номером.
|
|
4. Модуль «Элекс 2021 .м3» |
|
4.1 Блок «Элекс 2092 д» после включении производит циклический опрос
наличия новых сообщений.
4.2 Индикатора связь модуля диспетчера «Элекс 2021 .м3»
регулярно включается с частотой один раз в 30 секунд.Это является индикацией нормальной работы.
4.3 При получении нового SMS-сообщения
подается команда прочитать новое сообщение;
полученная информация отображается с помощью индикаторов;
подается команда удалить SMS-сообщение.
При штатной работе на SIM-карте не должно оставаться SMS-сообщений.
При наличии не удаленных сообщений на SIM-карте их необходимо удалить.
|
